Физический уровень
Кабели, коннекторы, повторители и другая пассивная инфраструктура отвечают за передачу сигнала между компонентами локальной сети.
Rack&Roll
Настройка сетевого оборудования
Разбираем, как устроена корпоративная LAN, какие уровни сети влияют на стабильность и что учитывать при настройке коммутаторов, маршрутизаторов и межсетевых экранов.
Зачем нужна корректная настройка LAN
Правильная конфигурация LAN-систем объединяет устройства компании в защищенную инфраструктуру, помогает сотрудникам работать с общими ресурсами, удаленно подключаться к сервисам, обмениваться данными по защищенным каналам и использовать серверные ресурсы без нестабильности сети. Настройка сетевого оборудования начинается с выбора техники под задачи компании и затрагивает все уровни: от физической топологии и точек доступа до протоколов подключения, безопасности и мониторинга.
Какие уровни сети нужно учитывать
Канальный уровень
Коммутаторы и точки доступа управляют передачей кадров, масштабированием сети, виртуализацией и защитой от части атак на уровне L2.
Сетевой уровень
Маршрутизаторы и межсетевые экраны работают с IP-адресацией, маршрутами, правилами безопасности и связью локальной сети с внешними сегментами.
Уровни хоста
Транспортные, сеансовые и прикладные протоколы отвечают за передачу данных, сессии, шифрование, сжатие и взаимодействие сервисов.

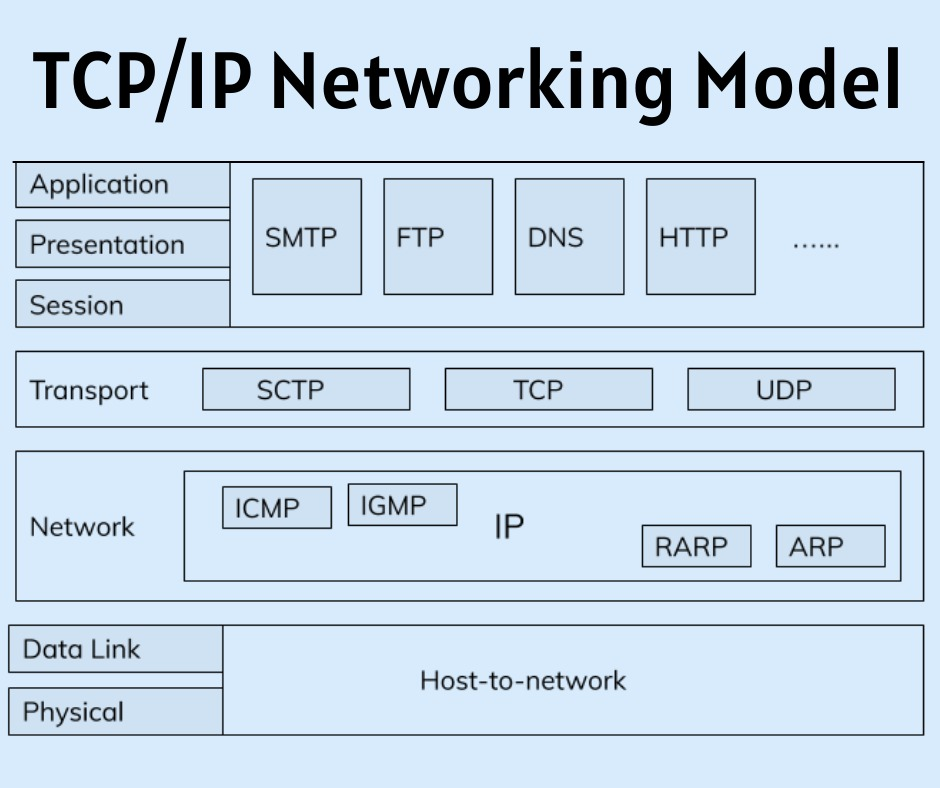

OSI и TCP/IP в корпоративной сети
Для описания работы LAN используют модель OSI и практическую модель TCP/IP. OSI разделяет сетевое взаимодействие на семь уровней, а TCP/IP объединяет часть верхних уровней в прикладной блок. На практике это важно для диагностики: проблема может быть в кабеле, настройке VLAN, маршрутизации, firewall-правилах, DNS, приложении или политике доступа.
Порядок настройки сетевого оборудования
- 01
Выбор оборудования
Для корпоративной сети подбирают коммутаторы, маршрутизаторы, точки доступа, межсетевые экраны и модули с учетом пропускной способности, числа портов, типа интерфейсов, памяти и требований к отказоустойчивости.
- 02
Обновление и базовая конфигурация
Перед вводом в эксплуатацию оборудование обновляют, закрывают известные уязвимости и настраивают основные сетевые параметры. Управление может выполняться локально или удаленно через защищенные интерфейсы.
- 03
Защита доступа
Для администрирования используют сложные пароли, отключение лишних учетных записей, SSH, HTTPS и ключевую аутентификацию там, где это поддерживается.
- 04
Мониторинг и логирование
Для диагностики инцидентов внедряют централизованные логи, синхронизацию времени через NTP, SNMP или другие системы управления инфраструктурой.
- 05

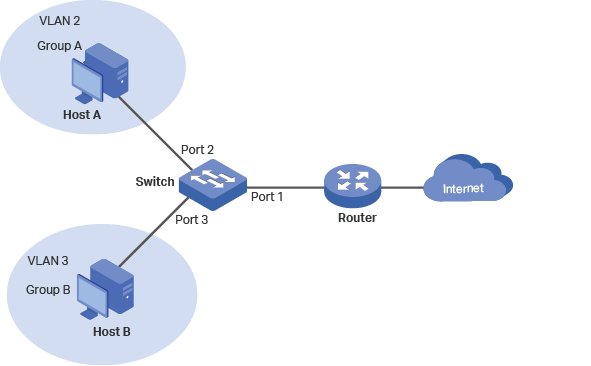

Сегментация VLAN
VLAN делит локальную сеть на изолированные зоны и снижает риск распространения проблемы или компрометации между сегментами.
Обслуживание после внедрения
Заключительный этап настройки — регулярное обслуживание и мониторинг. Администратору нужны метрики по состоянию портов, загрузке оборудования, ошибкам, задержкам и событиям безопасности. Это помогает быстрее находить неисправности, планировать модернизацию и поддерживать стабильную работу сервисов.
